Программная система ТИМ КРЕДО ГИДРОЛОГИЯ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая позволяет выполнять гидрологические расчеты по морфостворам рек и имеет следующую функциональность:

• Расчет морфоствора реки: горной или равнинной, при любых топографических параметрах речной долины.
• Определение расходов, средних скоростей течения воды и площадей живого сечения по участкам для заданного расчетного уровня.
• Определение расчетных уровней средних скоростей течения воды и площадей живого сечения по участкам для заданных расходов воды.
• Создание чертежа плана и продольного профиля морфоствора с созданием подпрофильной таблицы.
• Создание ведомостей исходных данных и результатов расчета.
• Создание графиков зависимостей скорости, площади и расхода от уровня.

ПРЕИМУЩЕСТВА

• Использование любых подоснов с топографической информацией.
• Создание графических материалов для технического отчета по инженерно-гидрометеорологическим изысканиям.
• Расчет и вывод результатов расчета в виде графиков и таблиц, необходимых для технического отчета.
• Использования данных расчетов в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ.

Исходными данными для выполнения расчетов являются:

• Цифровая топографическая основа или данные по отметкам и расстояниям. Система позволяет в качестве исходных моделей использовать как уже существующие модели рельефа, созданные в Программной системе ТИМ КРЕДО, так и полученные импортом внешних данных.
• Данные по участкам морфоствора с исходными гидрологическими характеристиками.

Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ, рекомендуется 16 ГБ.

Операционная система:

• Astra Linux,
• РЕД ОС,
• ALT Linux,
• AlterOS,
• Microsoft Windows 10 x64 — рекомендуется,
• Microsoft Windows 11 x64.

Расчеты выполняются в соответствии с документом: Пособие к СНиП 2.05.03-84* «Мосты и трубы» по изысканиям и проектированию железнодорожных и автодорожных мостовых переходов через водотоки», Москва, 1992г. (ПМП-91).

Результатами расчетов являются:

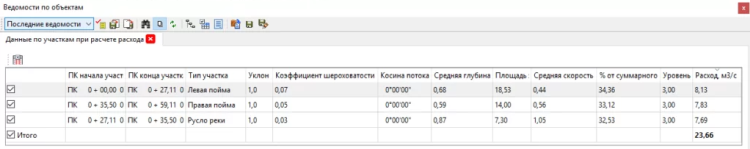

• Ведомости 3 типов: ПК и отметок черного профиля, Данные по участкам при расчете расхода, Данные по участкам при расчете уровня.

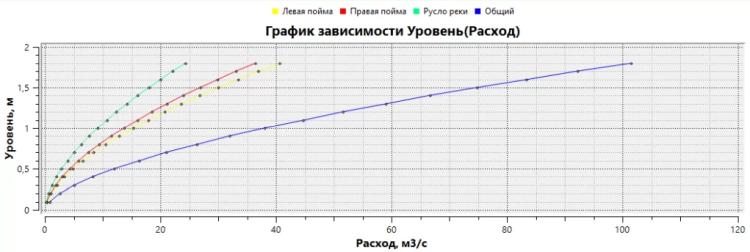

• Графики зависимостей скорости, площади и расхода от уровня.

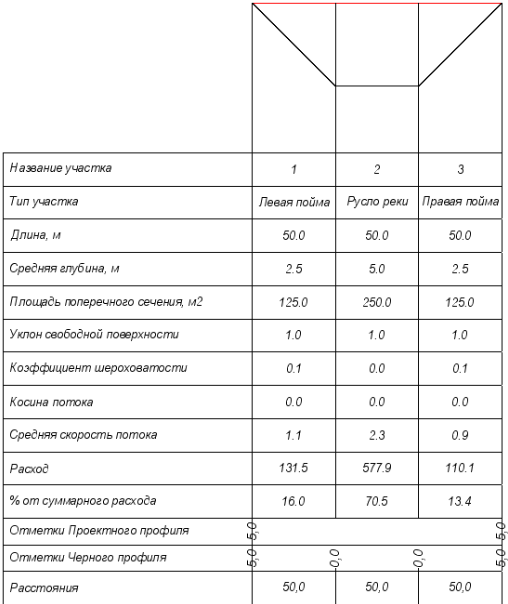

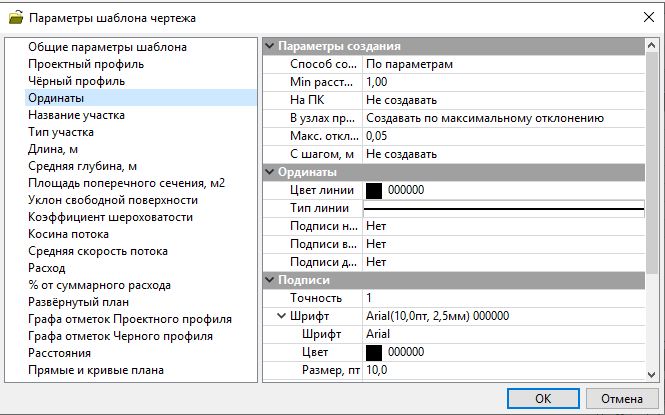

• Чертежи плана и продольного профиля морфоствора. Чертежи продольного профиля создаются с использованием редактируемых шаблонов.

Чертежи продольного профиля могут редактироваться и могут быть актуализированы после изменения профиля морфоствора.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
